K0631

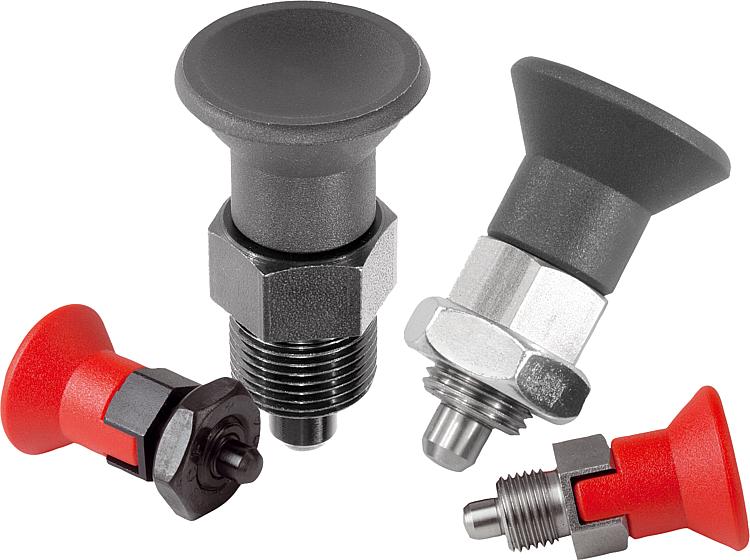

플라스틱 버섯형 그립이 있는 짧은 버전의 스틸 혹은 스테인레스 인덱스 플런저

뒤로

제품
- 작동 부품 | 스탠다드 부품
  - 스프링 플런저, 인덱스 플런저, 볼 잠금핀
    - 인덱스 플런저
      - 플라스틱 버섯형 그립이 있는 짧은 버전의 스틸 혹은 스테인레스 인덱스 플런저

품목 설명/제품 이미지

전 품목 불러오기/필터링

설명재질:

스틸 버전:
잠금 핀 경화:
강도 등급 5.8.

스테인레스 스틸 버전:
잠금 핀 경화되지 않음:
나사 슬리브 1.4305.
잠금 핀 1.4305.

버섯형 그립, 열가소성의 검회색 또는 적색 RAL3020.

표면 마무리:스틸 버전:
잠금 핀 경화, 연마 및 검정 산화

스테인레스 스틸 버전:
잠금 핀 경화, 연마 및 블랭크되지 않음정보:인덱스 플런저 는 측면 힘에 의한 잠금 위치의
변경을 방지해야 하는 곳에 사용함.
먼저 볼트를 수동으로 푼 후 다른 잠금
위치로 이동할 수 있음.
오랜 시간 풀려 있고 잠금 핀이 다시 튀는
것을 방지하기 위해서는 타입 C 또는 D를

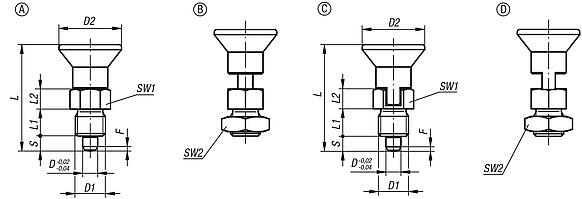

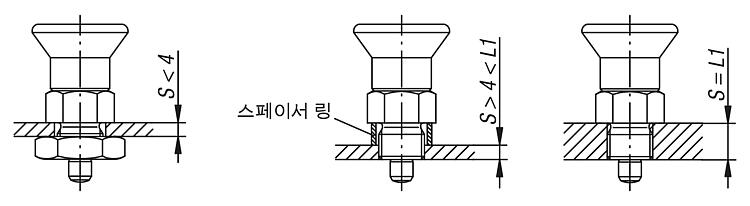

이용해야 함.요청 시:특수 설계 버전.액세서리:스페이서 링 K0665도면 설명:

타입 A: 잠금 슬롯 없음, 잠금 너트 없음
타입 B: 잠금 슬롯 없음, 잠금 너트 있음
타입 C: 잠금 슬롯 있음, 잠금 너트 없음
타입 D: 잠금 슬롯 있음, 잠금 너트 있음

특징:

다운로드여기에 PDF로 정리된 정보가 있습니다:

CAD 정보를 찾으십니까? 이는 직접 제품 목록에서 확인할 수 있습니다:

데이터 시트 K0631 플라스틱 버섯형 그립이 있는 짧은 버전의 스틸 혹은 스테인레스 인덱스 플런저

379 kB

도면 (전체 요약)

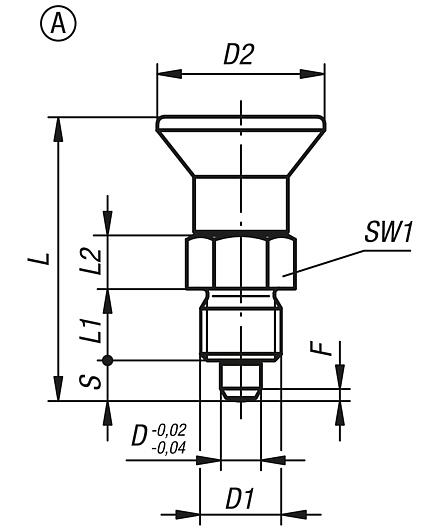

플라스틱 버섯형 그립이 있는 짧은 버전의 스틸 혹은 스테인레스 인덱스 플런저

자세한 정보

도면

캐드데이터 및 상세 정보

주문 번호	타입	본체 재질	표면 기본 몸체	구성품 색상	D	D1	D2	L	L1	L2	스트로크 S	SW1	F x 30°	시작 탄성 F1 약. N	탄성 종료 F2 약. N	가격
K0631.5903	A	스틸	경화	검회색 RAL 7021	3	M6x0,75	14	25,5	6	5	3,5	8	0,8	4	10	요청 시
K0631.5004	A	스틸	경화	검회색 RAL 7021	4	M8x1	18	29,5	6	6	4	10	1	4	12	요청 시
K0631.5105	A	스틸	경화	검회색 RAL 7021	5	M10x1	21	34,5	8	7	5	13	1,3	5	12	요청 시
K0631.5206	A	스틸	경화	검회색 RAL 7021	6	M12x1,5	25	41,7	10	8	6	14	1,8	6	14	요청 시
K0631.5308	A	스틸	경화	검회색 RAL 7021	8	M16x1,5	33	54	12	10	8	19	2,3	14	28	요청 시
K0631.5410	A	스틸	경화	검회색 RAL 7021	10	M20x1,5	33	61	15	12	10	22	2,8	15	32	요청 시
K0631.590384	A	스틸	경화	신호등 빨강 RAL 3020	3	M6x0,75	14	25,5	6	5	3,5	8	0,8	4	10	요청 시
K0631.500484	A	스틸	경화	신호등 빨강 RAL 3020	4	M8x1	18	29,5	6	6	4	10	1	4	12	요청 시
K0631.510584	A	스틸	경화	신호등 빨강 RAL 3020	5	M10x1	21	34,5	8	7	5	13	1,3	5	12	요청 시
K0631.520684	A	스틸	경화	신호등 빨강 RAL 3020	6	M12x1,5	25	41,7	10	8	6	14	1,8	6	14	요청 시
K0631.530884	A	스틸	경화	신호등 빨강 RAL 3020	8	M16x1,5	33	54	12	10	8	19	2,3	14	28	요청 시
K0631.541084	A	스틸	경화	신호등 빨강 RAL 3020	10	M20x1,5	33	61	15	12	10	22	2,8	15	32	요청 시
K0631.15903	A	스테인레스 스틸	비경화	검회색 RAL 7021	3	M6x0,75	14	25,5	6	5	3,5	8	0,8	4	10	요청 시
K0631.15004	A	스테인레스 스틸	비경화	검회색 RAL 7021	4	M8x1	18	29,5	6	6	4	10	1	4	12	요청 시
K0631.15105	A	스테인레스 스틸	비경화	검회색 RAL 7021	5	M10x1	21	34,5	8	7	5	13	1,3	5	12	요청 시
K0631.15206	A	스테인레스 스틸	비경화	검회색 RAL 7021	6	M12x1,5	25	41,7	10	8	6	14	1,8	6	14	요청 시
K0631.15308	A	스테인레스 스틸	비경화	검회색 RAL 7021	8	M16x1,5	33	54	12	10	8	19	2,3	14	28	요청 시
K0631.15410	A	스테인레스 스틸	비경화	검회색 RAL 7021	10	M20x1,5	33	61	15	12	10	22	2,8	15	32	요청 시
K0631.1590384	A	스테인레스 스틸	비경화	신호등 빨강 RAL 3020	3	M6x0,75	14	25,5	6	5	3,5	8	0,8	4	10	요청 시
K0631.1500484	A	스테인레스 스틸	비경화	신호등 빨강 RAL 3020	4	M8x1	18	29,5	6	6	4	10	1	4	12	요청 시
K0631.1510584	A	스테인레스 스틸	비경화	신호등 빨강 RAL 3020	5	M10x1	21	34,5	8	7	5	13	1,3	5	12	요청 시
K0631.1520684	A	스테인레스 스틸	비경화	신호등 빨강 RAL 3020	6	M12x1,5	25	41,7	10	8	6	14	1,8	6	14	요청 시
K0631.1530884	A	스테인레스 스틸	비경화	신호등 빨강 RAL 3020	8	M16x1,5	33	54	12	10	8	19	2,3	14	28	요청 시
K0631.1541084	A	스테인레스 스틸	비경화	신호등 빨강 RAL 3020	10	M20x1,5	33	61	15	12	10	22	2,8	15	32	요청 시

플라스틱 버섯형 그립과 카운터 너트가 있는 짧은 버전의 스틸 혹은 스테인레스 인덱스 플런저

자세한 정보

도면

플라스틱 버섯형 그립과 카운터 너트가 있는 짧은 버전의 스틸 혹은 스테인레스 인덱스 플런저

캐드데이터 및 상세 정보

주문 번호	타입	본체 재질	표면 기본 몸체	구성품 색상	D	D1	D2	L	L1	L2	스트로크 S	SW1	SW2	F x 30°	시작 탄성 F1 약. N	탄성 종료 F2 약. N	가격
K0631.6903	B	스틸	경화	검회색 RAL 7021	3	M6x0,75	14	25,5	6	5	3,5	8	10	0,8	4	10	요청 시
K0631.6004	B	스틸	경화	검회색 RAL 7021	4	M8x1	18	29,5	6	6	4	10	13	1	4	12	요청 시
K0631.6105	B	스틸	경화	검회색 RAL 7021	5	M10x1	21	34,5	8	7	5	13	17	1,3	5	12	요청 시
K0631.6206	B	스틸	경화	검회색 RAL 7021	6	M12x1,5	25	41,7	10	8	6	14	19	1,8	6	14	요청 시
K0631.6308	B	스틸	경화	검회색 RAL 7021	8	M16x1,5	33	54	12	10	8	19	24	2,3	14	28	요청 시
K0631.6410	B	스틸	경화	검회색 RAL 7021	10	M20x1,5	33	61	15	12	10	22	30	2,8	15	32	요청 시
K0631.690384	B	스틸	경화	신호등 빨강 RAL 3020	3	M6x0,75	14	25,5	6	5	3,5	8	10	0,8	4	10	요청 시
K0631.600484	B	스틸	경화	신호등 빨강 RAL 3020	4	M8x1	18	29,5	6	6	4	10	13	1	4	12	요청 시
K0631.610584	B	스틸	경화	신호등 빨강 RAL 3020	5	M10x1	21	34,5	8	7	5	13	17	1,3	5	12	요청 시
K0631.620684	B	스틸	경화	신호등 빨강 RAL 3020	6	M12x1,5	25	41,7	10	8	6	14	19	1,8	6	14	요청 시
K0631.630884	B	스틸	경화	신호등 빨강 RAL 3020	8	M16x1,5	33	54	12	10	8	19	24	2,3	14	28	요청 시
K0631.641084	B	스틸	경화	신호등 빨강 RAL 3020	10	M20x1,5	33	61	15	12	10	22	30	2,8	15	32	요청 시
K0631.16903	B	스테인레스 스틸	비경화	검회색 RAL 7021	3	M6x0,75	14	25,5	6	5	3,5	8	10	0,8	4	10	요청 시
K0631.16004	B	스테인레스 스틸	비경화	검회색 RAL 7021	4	M8x1	18	29,5	6	6	4	10	13	1	4	12	요청 시
K0631.16105	B	스테인레스 스틸	비경화	검회색 RAL 7021	5	M10x1	21	34,5	8	7	5	13	17	1,3	5	12	요청 시
K0631.16206	B	스테인레스 스틸	비경화	검회색 RAL 7021	6	M12x1,5	25	41,7	10	8	6	14	19	1,8	6	14	요청 시
K0631.16308	B	스테인레스 스틸	비경화	검회색 RAL 7021	8	M16x1,5	33	54	12	10	8	19	24	2,3	14	28	요청 시
K0631.16410	B	스테인레스 스틸	비경화	검회색 RAL 7021	10	M20x1,5	33	61	15	12	10	22	30	2,8	15	32	요청 시
K0631.1690384	B	스테인레스 스틸	비경화	신호등 빨강 RAL 3020	3	M6x0,75	14	25,5	6	5	3,5	8	10	0,8	4	10	요청 시
K0631.1600484	B	스테인레스 스틸	비경화	신호등 빨강 RAL 3020	4	M8x1	18	29,5	6	6	4	10	13	1	4	12	요청 시
K0631.1610584	B	스테인레스 스틸	비경화	신호등 빨강 RAL 3020	5	M10x1	21	34,5	8	7	5	13	17	1,3	5	12	요청 시
K0631.1620684	B	스테인레스 스틸	비경화	신호등 빨강 RAL 3020	6	M12x1,5	25	41,7	10	8	6	14	19	1,8	6	14	요청 시
K0631.1630884	B	스테인레스 스틸	비경화	신호등 빨강 RAL 3020	8	M16x1,5	33	54	12	10	8	19	24	2,3	14	28	요청 시
K0631.1641084	B	스테인레스 스틸	비경화	신호등 빨강 RAL 3020	10	M20x1,5	33	61	15	12	10	22	30	2,8	15	32	요청 시

플라스틱 버섯형 그립과 잠금 너트가 있는 짧은 버전의 스틸 혹은 스테인레스 인덱스 플런저

자세한 정보

도면

플라스틱 버섯형 그립과 잠금 너트가 있는 짧은 버전의 스틸 혹은 스테인레스 인덱스 플런저

캐드데이터 및 상세 정보

주문 번호	타입	본체 재질	표면 기본 몸체	구성품 색상	D	D1	D2	L	L1	L2	스트로크 S	SW1	F x 30°	시작 탄성 F1 약. N	탄성 종료 F2 약. N	가격
K0631.7903	C	스틸	경화	검회색 RAL 7021	3	M6x0,75	14	25,5	6	5	3,5	8	0,8	4	10	요청 시
K0631.7004	C	스틸	경화	검회색 RAL 7021	4	M8x1	18	29,5	6	6	4	10	1	4	12	요청 시
K0631.7105	C	스틸	경화	검회색 RAL 7021	5	M10x1	21	34,5	8	7	5	13	1,3	5	12	요청 시
K0631.7206	C	스틸	경화	검회색 RAL 7021	6	M12x1,5	25	41,7	10	8	6	14	1,8	6	14	요청 시
K0631.7308	C	스틸	경화	검회색 RAL 7021	8	M16x1,5	33	54	12	10	8	19	2,3	14	28	요청 시
K0631.7410	C	스틸	경화	검회색 RAL 7021	10	M20x1,5	33	61	15	12	10	22	2,8	15	32	요청 시
K0631.790384	C	스틸	경화	신호등 빨강 RAL 3020	3	M6x0,75	14	25,5	6	5	3,5	8	0,8	4	10	요청 시
K0631.700484	C	스틸	경화	신호등 빨강 RAL 3020	4	M8x1	18	29,5	6	6	4	10	1	4	12	요청 시
K0631.710584	C	스틸	경화	신호등 빨강 RAL 3020	5	M10x1	21	34,5	8	7	5	13	1,3	5	12	요청 시
K0631.720684	C	스틸	경화	신호등 빨강 RAL 3020	6	M12x1,5	25	41,7	10	8	6	14	1,8	6	14	요청 시
K0631.730884	C	스틸	경화	신호등 빨강 RAL 3020	8	M16x1,5	33	54	12	10	8	19	2,3	14	28	요청 시
K0631.741084	C	스틸	경화	신호등 빨강 RAL 3020	10	M20x1,5	33	61	15	12	10	22	2,8	15	32	요청 시
K0631.17903	C	스테인레스 스틸	비경화	검회색 RAL 7021	3	M6x0,75	14	25,5	6	5	3,5	8	0,8	4	10	요청 시
K0631.17004	C	스테인레스 스틸	비경화	검회색 RAL 7021	4	M8x1	18	29,5	6	6	4	10	1	4	12	요청 시
K0631.17105	C	스테인레스 스틸	비경화	검회색 RAL 7021	5	M10x1	21	34,5	8	7	5	13	1,3	5	12	요청 시
K0631.17206	C	스테인레스 스틸	비경화	검회색 RAL 7021	6	M12x1,5	25	41,7	10	8	6	14	1,8	6	14	요청 시
K0631.17308	C	스테인레스 스틸	비경화	검회색 RAL 7021	8	M16x1,5	33	54	12	10	8	19	2,3	14	28	요청 시
K0631.17410	C	스테인레스 스틸	비경화	검회색 RAL 7021	10	M20x1,5	33	61	15	12	10	22	2,8	15	32	요청 시
K0631.1790384	C	스테인레스 스틸	비경화	신호등 빨강 RAL 3020	3	M6x0,75	14	25,5	6	5	3,5	8	0,8	4	10	요청 시
K0631.1700484	C	스테인레스 스틸	비경화	신호등 빨강 RAL 3020	4	M8x1	18	29,5	6	6	4	10	1	4	12	요청 시
K0631.1710584	C	스테인레스 스틸	비경화	신호등 빨강 RAL 3020	5	M10x1	21	34,5	8	7	5	13	1,3	5	12	요청 시
K0631.1720684	C	스테인레스 스틸	비경화	신호등 빨강 RAL 3020	6	M12x1,5	25	41,7	10	8	6	14	1,8	6	14	요청 시
K0631.1730884	C	스테인레스 스틸	비경화	신호등 빨강 RAL 3020	8	M16x1,5	33	54	12	10	8	19	2,3	14	28	요청 시
K0631.1741084	C	스테인레스 스틸	비경화	신호등 빨강 RAL 3020	10	M20x1,5	33	61	15	12	10	22	2,8	15	32	요청 시

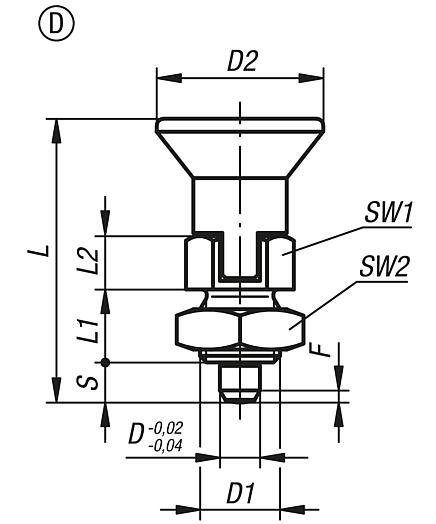

플라스틱 버섯형 그립, 잠금 너트와 카운터 너트가 있는 짧은 버전의 스틸 혹은 스테인레스 인덱스 플런저

자세한 정보

도면

플라스틱 버섯형 그립, 잠금 너트와 카운터 너트가 있는 짧은 버전의 스틸 혹은 스테인레스 인덱스 플런저

캐드데이터 및 상세 정보

주문 번호	타입	본체 재질	표면 기본 몸체	구성품 색상	D	D1	D2	L	L1	L2	스트로크 S	SW1	SW2	F x 30°	시작 탄성 F1 약. N	탄성 종료 F2 약. N	가격
K0631.8903	D	스틸	경화	검회색 RAL 7021	3	M6x0,75	14	25,5	6	5	3,5	8	10	0,8	4	10	요청 시
K0631.8004	D	스틸	경화	검회색 RAL 7021	4	M8x1	18	29,5	6	6	4	10	13	1	4	12	요청 시
K0631.8105	D	스틸	경화	검회색 RAL 7021	5	M10x1	21	34,5	8	7	5	13	17	1,3	5	12	요청 시
K0631.8206	D	스틸	경화	검회색 RAL 7021	6	M12x1,5	25	41,7	10	8	6	14	19	1,8	6	14	요청 시
K0631.8308	D	스틸	경화	검회색 RAL 7021	8	M16x1,5	33	54	12	10	8	19	24	2,3	14	28	요청 시
K0631.8410	D	스틸	경화	검회색 RAL 7021	10	M20x1,5	33	61	15	12	10	22	30	2,8	15	32	요청 시
K0631.890384	D	스틸	경화	신호등 빨강 RAL 3020	3	M6x0,75	14	25,5	6	5	3,5	8	10	0,8	4	10	요청 시
K0631.800484	D	스틸	경화	신호등 빨강 RAL 3020	4	M8x1	18	29,5	6	6	4	10	13	1	4	12	요청 시
K0631.810584	D	스틸	경화	신호등 빨강 RAL 3020	5	M10x1	21	34,5	8	7	5	13	17	1,3	5	12	요청 시
K0631.820684	D	스틸	경화	신호등 빨강 RAL 3020	6	M12x1,5	25	41,7	10	8	6	14	19	1,8	6	14	요청 시
K0631.830884	D	스틸	경화	신호등 빨강 RAL 3020	8	M16x1,5	33	54	12	10	8	19	24	2,3	14	28	요청 시
K0631.841084	D	스틸	경화	신호등 빨강 RAL 3020	10	M20x1,5	33	61	15	12	10	22	30	2,8	15	32	요청 시
K0631.18903	D	스테인레스 스틸	비경화	검회색 RAL 7021	3	M6x0,75	14	25,5	6	5	3,5	8	10	0,8	4	10	요청 시
K0631.18004	D	스테인레스 스틸	비경화	검회색 RAL 7021	4	M8x1	18	29,5	6	6	4	10	13	1	4	12	요청 시
K0631.18105	D	스테인레스 스틸	비경화	검회색 RAL 7021	5	M10x1	21	34,5	8	7	5	13	17	1,3	5	12	요청 시
K0631.18206	D	스테인레스 스틸	비경화	검회색 RAL 7021	6	M12x1,5	25	41,7	10	8	6	14	19	1,8	6	14	요청 시
K0631.18308	D	스테인레스 스틸	비경화	검회색 RAL 7021	8	M16x1,5	33	54	12	10	8	19	24	2,3	14	28	요청 시
K0631.18410	D	스테인레스 스틸	비경화	검회색 RAL 7021	10	M20x1,5	33	61	15	12	10	22	30	2,8	15	32	요청 시
K0631.1890384	D	스테인레스 스틸	비경화	신호등 빨강 RAL 3020	3	M6x0,75	14	25,5	6	5	3,5	8	10	0,8	4	10	요청 시
K0631.1800484	D	스테인레스 스틸	비경화	신호등 빨강 RAL 3020	4	M8x1	18	29,5	6	6	4	10	13	1	4	12	요청 시
K0631.1810584	D	스테인레스 스틸	비경화	신호등 빨강 RAL 3020	5	M10x1	21	34,5	8	7	5	13	17	1,3	5	12	요청 시
K0631.1820684	D	스테인레스 스틸	비경화	신호등 빨강 RAL 3020	6	M12x1,5	25	41,7	10	8	6	14	19	1,8	6	14	요청 시
K0631.1830884	D	스테인레스 스틸	비경화	신호등 빨강 RAL 3020	8	M16x1,5	33	54	12	10	8	19	24	2,3	14	28	요청 시
K0631.1841084	D	스테인레스 스틸	비경화	신호등 빨강 RAL 3020	10	M20x1,5	33	61	15	12	10	22	30	2,8	15	32	요청 시
