플라스틱 버섯형 그립과 상태 센서가 있는 스틸 혹은 스테인레스 인덱스 플런저, 케이블 연결

K1744

플라스틱 버섯형 그립과 상태 센서가 있는 스틸 혹은 스테인레스 인덱스 플런저, 케이블 연결

제품
- 작동 부품 | 스탠다드 부품
  - 스프링 플런저, 인덱스 플런저, 볼 잠금핀
    - 인덱스 플런저
      - 플라스틱 버섯형 그립과 상태 센서가 있는 스틸 혹은 스테인레스 인덱스 플런저, 케이블 연결

품목 설명/제품 이미지

전 품목 불러오기/필터링

설명제품 설명:인덱스 플런저는 측면 힘으로 인한 잠금 위치 변화를 방지하기 위해 사용됩니다.
예를 들어 기계, 장치, 가구 및 특수 차량 제조의 길이 및 높이 잠금 또는 위치 잠금이 이에 해당합니다.

상태 센서가 있는 인덱스 플런저에서 작동 상태를 전자적으로 인식하여 계속 처리할 수 있습니다.
기계 제어장치 등과의 연결은 내장된 센서의 연결 케이블을 통해 연결됩니다.재질:

스틸 버전:
나사 슬리브 및 잠금 핀: 쾌삭강.

스테인리스 스틸 버전:
잠금 핀 경화:
나사 슬리브 1.4305.
잠금 핀 1.4034.

잠금 핀, 경화 되지 않음:
나사 슬리브 1.4305.
잠금 핀 1.4305.

버섯형 그립, 열가소성, 진회색.

표면 마무리:스틸 버전:
나사 슬리브 검정 산화 처리.
잠금 핀 경화,연마 및 검정 산화 처리.

스테인레스 스틸 모델:
나사 슬리브 블랭크 처리.
잠금 핀 경화, 연마 및 블랭크 처리.
잠금 핀 경화, 연마 및 블랭크 처리 안함.정보:상태 센서는 S - 1mm 스트로크와 맞물리면 전환합니다.기술 데이터:유도형 센서:
출력 회로: PNP 폐쇄기(NO)
작동 전압 6 - 30 V DC
작동 전류 <100 mA
스위칭 간격 1 mm
스위칭 주기: <4000 Hz
단락 방지: 있음
역극성 보호: 있음
보호 등급: IP 67
연결 유형: 2 m PVC 케이블
온도 범위: -10° C ~ +70°C
승인: CE, c-UL-u, EAC이용:상태 센서가 있는 인덱스 플런저로 작동에 따른 공정을 제어할 수 있습니다. 또한 잠금 핀이 원하는 작동 상태에 있다는 것을 보장할 수 있습니다.안전:상태 센서가 있는 인덱스 플런저는 인적 안전 기능에 적합하지 않습니다.도면 설명:

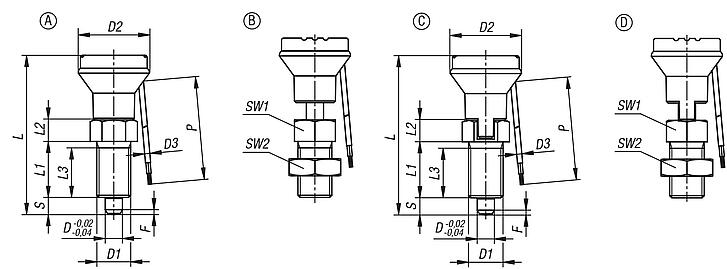

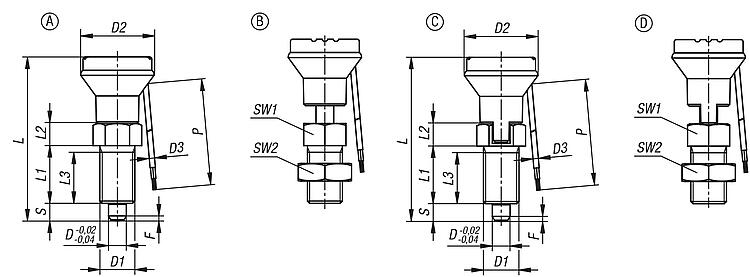

타입 A: 잠금 슬롯 없음, 카운터 너트 없음
타입 B: 잠금 슬롯 없음, 카운터 너트 있음
타입 C: 잠금 슬롯 있음, 카운터 너트 없음
타입 D: 잠금 슬롯있음, 카운터 너트 있음

P = 케이블 길이

BN = 갈색
BK = 검정색
BU = 청색

특징:

다운로드여기에 PDF로 정리된 정보가 있습니다:

CAD 정보를 찾으십니까? 이는 직접 제품 목록에서 확인할 수 있습니다:

데이터 시트 K1744 플라스틱 버섯형 그립과 상태 센서가 있는 스틸 혹은 스테인레스 인덱스 플런저, 케이블 연결

도면 (전체 요약)

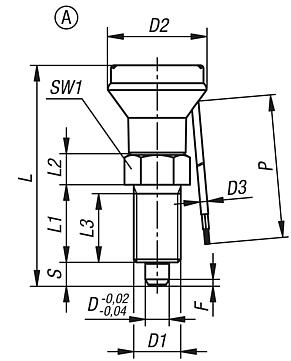

플라스틱 버섯형 그립과 상태 센서가 있는 스틸 혹은 스테인레스 인덱스 플런저, 케이블 연결

플라스틱 버섯형 그립과 상태 센서가 있는 스틸 혹은 스테인레스 인덱스 플런저, 케이블 연결

자세한 정보

도면

플라스틱 버섯형 그립과 상태 센서가 있는 스틸 혹은 스테인레스 인덱스 플런저, 케이블 연결

캐드데이터 및 상세 정보

주문 번호	타입	본체 재질	잠금 핀	D	D1	D2	D3	L	L1	L2	L3	스트로크 S	SW1	F x 30°	P	시작 탄성 F1 약. N	탄성 종료 F2 약. N	CAD	액세서리	가격	주문
K1744.11051	A	스틸	경화	5	M10x1	25	2,4	51	17	7	15	5	13	1,3	2000	5	12			요청 시
K1744.12061	A	스틸	경화	6	M12x1,5	25	2,4	56	20	8	17	6	14	1,8	2000	6	14			요청 시
K1744.13081	A	스틸	경화	8	M16x1,5	33	2,4	74	26	10	23	8	19	2,3	2000	15	35			요청 시
K1744.14101	A	스틸	경화	10	M20x1,5	33	2,4	80	28	12	25	10	22	2,8	2000	15	34			요청 시
K1744.14121	A	스틸	경화	12	M20x1,5	33	2,4	84	28	14	25	12	22	2,8	2000	15	39			요청 시
K1744.011051	A	스테인레스 스틸	경화	5	M10x1	25	2,4	51	17	7	15	5	13	1,3	2000	5	12			요청 시
K1744.012061	A	스테인레스 스틸	경화	6	M12x1,5	25	2,4	56	20	8	17	6	14	1,8	2000	6	14			요청 시
K1744.013081	A	스테인레스 스틸	경화	8	M16x1,5	33	2,4	74	26	10	23	8	19	2,3	2000	15	35			요청 시
K1744.014101	A	스테인레스 스틸	경화	10	M20x1,5	33	2,4	80	28	12	25	10	22	2,8	2000	15	34			요청 시
K1744.014121	A	스테인레스 스틸	경화	12	M20x1,5	33	2,4	84	28	14	25	12	22	2,8	2000	15	39			요청 시
K1744.111051	A	스테인레스 스틸	비경화	5	M10x1	25	2,4	51	17	7	15	5	13	1,3	2000	5	12			요청 시
K1744.112061	A	스테인레스 스틸	비경화	6	M12x1,5	25	2,4	56	20	8	17	6	14	1,8	2000	6	14			요청 시
K1744.113081	A	스테인레스 스틸	비경화	8	M16x1,5	33	2,4	74	26	10	23	8	19	2,3	2000	15	35			요청 시
K1744.114101	A	스테인레스 스틸	비경화	10	M20x1,5	33	2,4	80	28	12	25	10	22	2,8	2000	15	34			요청 시
K1744.114121	A	스테인레스 스틸	비경화	12	M20x1,5	33	2,4	84	28	14	25	12	22	2,8	2000	15	39			요청 시

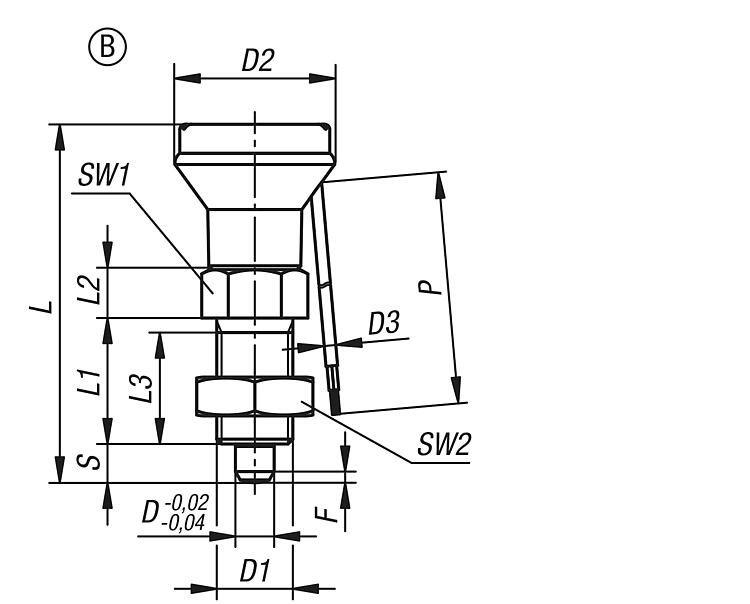

플라스틱 버섯형 그립, 상태 센서와 카운터 너트가 있는 스틸 혹은 스테인레스 인덱스 플런저, 케이블 연결

자세한 정보

도면

플라스틱 버섯형 그립, 상태 센서와 카운터 너트가 있는 스틸 혹은 스테인레스 인덱스 플런저, 케이블 연결

캐드데이터 및 상세 정보

주문 번호	타입	본체 재질	잠금 핀	D	D1	D2	D3	L	L1	L2	L3	스트로크 S	SW1	SW2	F x 30°	P	시작 탄성 F1 약. N	탄성 종료 F2 약. N	CAD	액세서리	가격	주문
K1744.21051	B	스틸	경화	5	M10x1	25	2,4	51	17	7	15	5	13	17	1,3	2000	5	12			요청 시
K1744.22061	B	스틸	경화	6	M12x1,5	25	2,4	56	20	8	17	6	14	19	1,8	2000	6	14			요청 시
K1744.23081	B	스틸	경화	8	M16x1,5	33	2,4	74	26	10	23	8	19	24	2,3	2000	15	35			요청 시
K1744.24101	B	스틸	경화	10	M20x1,5	33	2,4	80	28	12	25	10	22	30	2,8	2000	15	34			요청 시
K1744.24121	B	스틸	경화	12	M20x1,5	33	2,4	84	28	14	25	12	22	30	2,8	2000	15	39			요청 시
K1744.021051	B	스테인레스 스틸	경화	5	M10x1	25	2,4	51	17	7	15	5	13	17	1,3	2000	5	12			요청 시
K1744.022061	B	스테인레스 스틸	경화	6	M12x1,5	25	2,4	56	20	8	17	6	14	19	1,8	2000	6	14			요청 시
K1744.023081	B	스테인레스 스틸	경화	8	M16x1,5	33	2,4	74	26	10	23	8	19	24	2,3	2000	15	35			요청 시
K1744.024101	B	스테인레스 스틸	경화	10	M20x1,5	33	2,4	80	28	12	25	10	22	30	2,8	2000	15	34			요청 시
K1744.024121	B	스테인레스 스틸	경화	12	M20x1,5	33	2,4	84	28	14	25	12	22	30	2,8	2000	15	39			요청 시
K1744.121051	B	스테인레스 스틸	비경화	5	M10x1	25	2,4	51	17	7	15	5	13	17	1,3	2000	5	12			요청 시
K1744.122061	B	스테인레스 스틸	비경화	6	M12x1,5	25	2,4	56	20	8	17	6	14	19	1,8	2000	6	14			요청 시
K1744.123081	B	스테인레스 스틸	비경화	8	M16x1,5	33	2,4	74	26	10	23	8	19	24	2,3	2000	15	35			요청 시
K1744.124101	B	스테인레스 스틸	비경화	10	M20x1,5	33	2,4	80	28	12	25	10	22	30	2,8	2000	15	34			요청 시
K1744.124121	B	스테인레스 스틸	비경화	12	M20x1,5	33	2,4	84	28	14	25	12	22	30	2,8	2000	15	39			요청 시

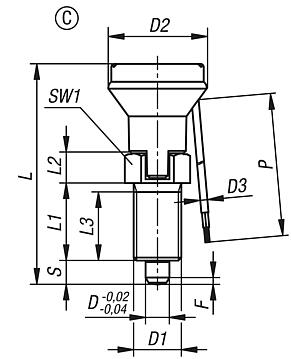

플라스틱 버섯형 그립, 상태 센서와 잠금 너트가 있는 스틸 혹은 스테인레스 인덱스 플런저, 케이블 연결

자세한 정보

도면

플라스틱 버섯형 그립, 상태 센서와 잠금 너트가 있는 스틸 혹은 스테인레스 인덱스 플런저, 케이블 연결

캐드데이터 및 상세 정보

주문 번호	타입	본체 재질	잠금 핀	D	D1	D2	D3	L	L1	L2	L3	스트로크 S	SW1	F x 30°	P	시작 탄성 F1 약. N	탄성 종료 F2 약. N	CAD	액세서리	가격	주문
K1744.31051	C	스틸	경화	5	M10x1	25	2,4	51	17	7	15	5	13	1,3	2000	5	12			요청 시
K1744.32061	C	스틸	경화	6	M12x1,5	25	2,4	56	20	8	17	6	14	1,8	2000	6	14			요청 시
K1744.33081	C	스틸	경화	8	M16x1,5	33	2,4	74	26	10	23	8	19	2,3	2000	15	35			요청 시
K1744.34101	C	스틸	경화	10	M20x1,5	33	2,4	80	28	12	25	10	22	2,8	2000	15	34			요청 시
K1744.34121	C	스틸	경화	12	M20x1,5	33	2,4	84	28	14	25	12	22	2,8	2000	15	39			요청 시
K1744.031051	C	스테인레스 스틸	경화	5	M10x1	25	2,4	51	17	7	15	5	13	1,3	2000	5	12			요청 시
K1744.032061	C	스테인레스 스틸	경화	6	M12x1,5	25	2,4	56	20	8	17	6	14	1,8	2000	6	14			요청 시
K1744.033081	C	스테인레스 스틸	경화	8	M16x1,5	33	2,4	74	26	10	23	8	19	2,3	2000	15	35			요청 시
K1744.034101	C	스테인레스 스틸	경화	10	M20x1,5	33	2,4	80	28	12	25	10	22	2,8	2000	15	34			요청 시
K1744.034121	C	스테인레스 스틸	경화	12	M20x1,5	33	2,4	84	28	14	25	12	22	2,8	2000	15	39			요청 시
K1744.132061	C	스테인레스 스틸	비경화	6	M12x1,5	25	2,4	56	20	8	17	6	14	1,8	2000	6	14			요청 시
K1744.131051	C	스테인레스 스틸	비경화	5	M10x1	25	2,4	51	17	7	15	5	13	1,3	2000	5	12			요청 시
K1744.133081	C	스테인레스 스틸	비경화	8	M16x1,5	33	2,4	74	26	10	23	8	19	2,3	2000	15	35			요청 시
K1744.134101	C	스테인레스 스틸	비경화	10	M20x1,5	33	2,4	80	28	12	25	10	22	2,8	2000	15	34			요청 시
K1744.134121	C	스테인레스 스틸	비경화	12	M20x1,5	33	2,4	84	28	14	25	12	22	2,8	2000	15	39			요청 시

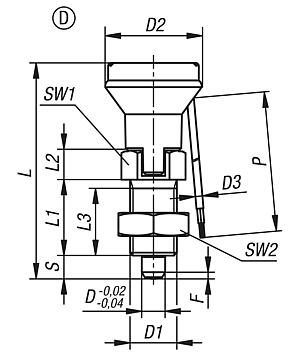

플라스틱 버섯형 그립, 상태 센서, 잠금 너트 및 카운터 너트가 있는 스틸 혹은 스테인레스 인덱스 플런저, 케이블 연결

자세한 정보

도면

플라스틱 버섯형 그립, 상태 센서, 잠금 너트 및 카운터 너트가 있는 스틸 혹은 스테인레스 인덱스 플런저, 케이블 연결

캐드데이터 및 상세 정보

주문 번호	타입	본체 재질	잠금 핀	D	D1	D2	D3	L	L1	L2	L3	스트로크 S	SW1	SW2	F x 30°	P	시작 탄성 F1 약. N	탄성 종료 F2 약. N	CAD	액세서리	가격	주문
K1744.41051	D	스틸	경화	5	M10x1	25	2,4	51	17	7	15	5	13	17	1,3	2000	5	12			요청 시
K1744.42061	D	스틸	경화	6	M12x1,5	25	2,4	56	20	8	17	6	14	19	1,8	2000	6	14			요청 시
K1744.43081	D	스틸	경화	8	M16x1,5	33	2,4	74	26	10	23	8	19	24	2,3	2000	15	35			요청 시
K1744.44101	D	스틸	경화	10	M20x1,5	33	2,4	80	28	12	25	10	22	30	2,8	2000	15	34			요청 시
K1744.44121	D	스틸	경화	12	M20x1,5	33	2,4	84	28	14	25	12	22	30	2,8	2000	15	39			요청 시
K1744.041051	D	스테인레스 스틸	경화	5	M10x1	25	2,4	51	17	7	15	5	13	17	1,3	2000	5	12			요청 시
K1744.042061	D	스테인레스 스틸	경화	6	M12x1,5	25	2,4	56	20	8	17	6	14	19	1,8	2000	6	14			요청 시
K1744.043081	D	스테인레스 스틸	경화	8	M16x1,5	33	2,4	74	26	10	23	8	19	24	2,3	2000	15	35			요청 시
K1744.044101	D	스테인레스 스틸	경화	10	M20x1,5	33	2,4	80	28	12	25	10	22	30	2,8	2000	15	34			요청 시
K1744.044121	D	스테인레스 스틸	경화	12	M20x1,5	33	2,4	84	28	14	25	12	22	30	2,8	2000	15	39			요청 시
K1744.142061	D	스테인레스 스틸	비경화	6	M12x1,5	25	2,4	56	20	8	17	6	14	19	1,8	2000	6	14			요청 시
K1744.141051	D	스테인레스 스틸	비경화	5	M10x1	25	2,4	51	17	7	15	5	13	17	1,3	2000	5	12			요청 시
K1744.143081	D	스테인레스 스틸	비경화	8	M16x1,5	33	2,4	74	26	10	23	8	19	24	2,3	2000	15	35			요청 시
K1744.144101	D	스테인레스 스틸	비경화	10	M20x1,5	33	2,4	80	28	12	25	10	22	30	2,8	2000	15	34			요청 시
K1744.144121	D	스테인레스 스틸	비경화	12	M20x1,5	33	2,4	84	28	14	25	12	22	30	2,8	2000	15	39			요청 시
