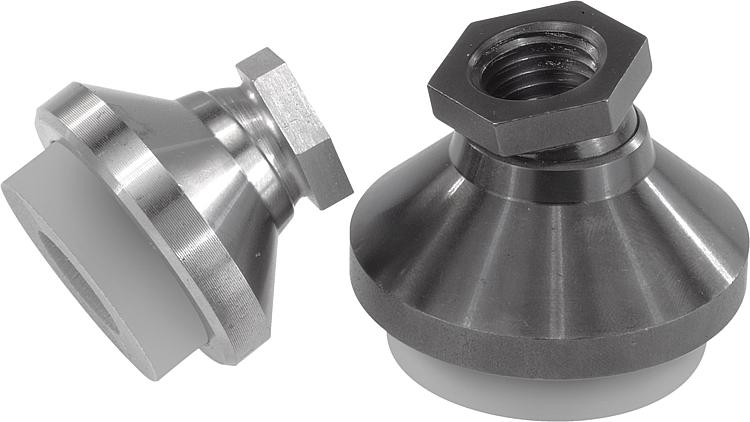

설명재질:스틸 버전: 압력 플레이트 단강, 볼 부품 쾌삭강. 스테인레스 스틸 버전: 압력 플레이트 및 볼 부품 스테인레스 스틸.
절연 보드 PUR 엘라스토머 (Sylomer V12).표면 마무리:스틸 버전: 볼 부품 케이스 경화, 검정 산화. 플레이트 검정 산화. 스테인레스 스틸 버전: 소재.

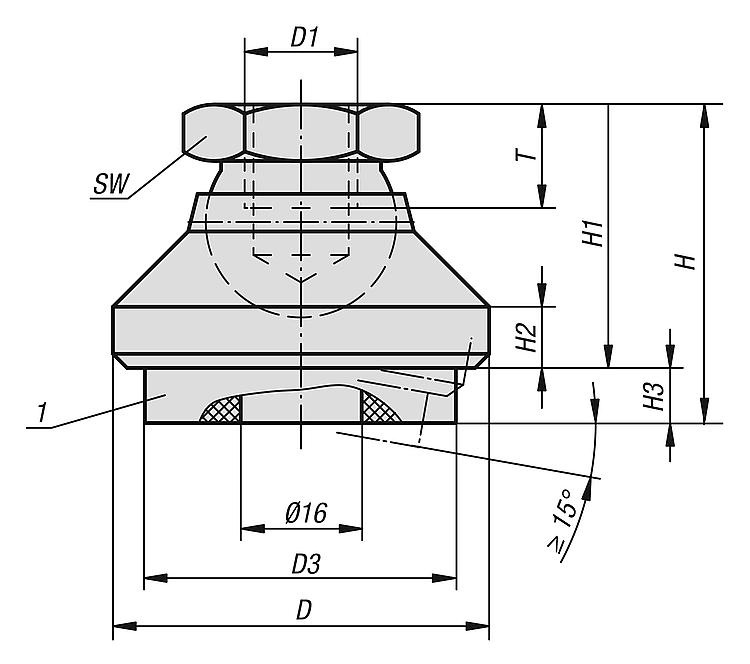

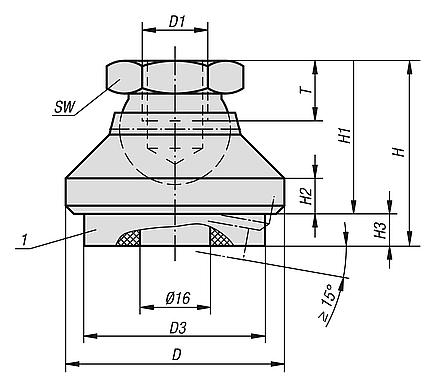

절연 보드 회색, 접착, 미끄럼 방지. 사용 범위 -30 °C ~ +70 °C.정보:표에 나와 있는 부하 용량은 권장 사항으로 흡수 유닛이 사용되는 최대 영구 정적 부하임. 이 정적 부하 용량은 공작물에 최적합한 흡수 속성인 0,4 N/mm² 표면 압력과 일치함. 여기에서 추가적인 부하에 관한 동적 요구의 경우에는 0,6 N/mm² 압력까지 고려됨. 절연 보드는 진동을 흡수하고 조인트 플레이트가 미끄러지는 것을 방지함. 조인트 플레이트(진동 흡수 무)는 K0395를 참고함.도면 설명:특징: 다운로드여기에 PDF로 정리된 정보가 있습니다:
CAD 정보를 찾으십니까? 이는 직접 제품 목록에서 확인할 수 있습니다:
|
주문 번호 | 본체 재질 | D | D1 | D3 | H | H1 | H2 | H3 (압력 0 / 0,4 / 0,6 N/mm²에서) | T | SW | 부하 max. kN | CAD | 액세서리 | 가격 | 주문 |
---|
K0420.110 | 스틸 | 32 | M10 | 30,5 | 30 | 22 | 5 | 8 / 6,8 / 5,9 | 10 | 17 | 0,212 | | | 요청 시 | | K0420.112 | 스틸 | 40 | M12 | 30,5 | 34 | 26 | 6 | 8 / 6,8 / 5,9 | 12 | 19 | 0,212 | | | 요청 시 | | K0420.116 | 스틸 | 50 | M16 | 40,5 | 40 | 32 | 7 | 8 / 6,8 / 5,9 | 14 | 24 | 0,435 | | | 요청 시 | | K0420.120 | 스틸 | 60 | M20 | 50 | 50 | 42 | 8 | 8 / 6,8 / 5,9 | 18 | 30 | 0,705 | | | 요청 시 | | K0420.310 | 스테인레스 스틸 | 32 | M10 | 30,5 | 30 | 22 | 5 | 8 / 6,8 / 5,9 | 10 | 17 | 0,212 | | | 요청 시 | | K0420.312 | 스테인레스 스틸 | 40 | M12 | 30,5 | 34 | 26 | 6 | 8 / 6,8 / 5,9 | 12 | 19 | 0,212 | | | 요청 시 | | K0420.316 | 스테인레스 스틸 | 50 | M16 | 40,5 | 40 | 32 | 7 | 8 / 6,8 / 5,9 | 14 | 24 | 0,435 | | | 요청 시 | | K0420.320 | 스테인레스 스틸 | 60 | M20 | 50 | 50 | 42 | 8 | 8 / 6,8 / 5,9 | 18 | 30 | 0,705 | | | 요청 시 | |
|
재고 확인 여기에서 제품 가용성을 검사할 수 있습니다. |
