K2031

플라스틱 스크류 플러그 사각 튜브용

뒤로

제품
- 작동 부품 | 스탠다드 부품
  - 스위벨 피트
    - 플라스틱 스크류 플러그 사각 튜브용

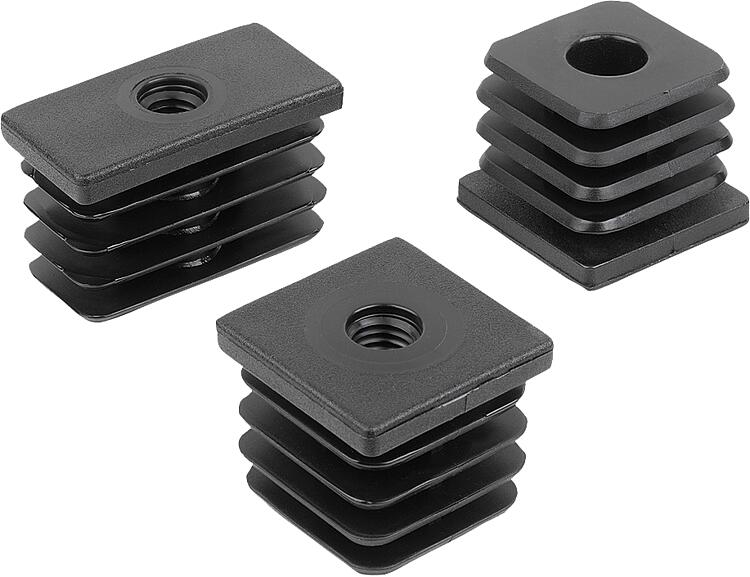

품목 설명/제품 이미지

설명재질:기본 몸체 폴리아미드.표면 마무리:본체, 검은색.정보:나사산 플러그는 튜브에 스위벨 풋과 스위벨
패드를 간단하게 고정시키기 위해 사용됨.조립:조림은 손으로 누르거나 나무 망치를 쳐서 함.

다운로드여기에 PDF로 정리된 정보가 있습니다:

CAD 정보를 찾으십니까? 이는 직접 제품 목록에서 확인할 수 있습니다:

데이터 시트 K2031 플라스틱 스크류 플러그 사각 튜브용

255 kB

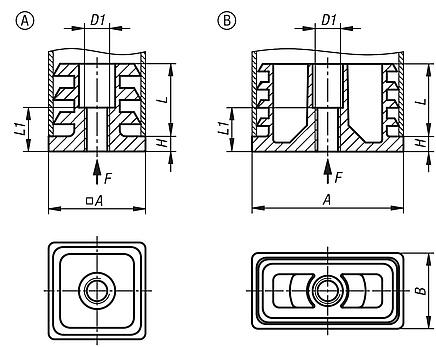

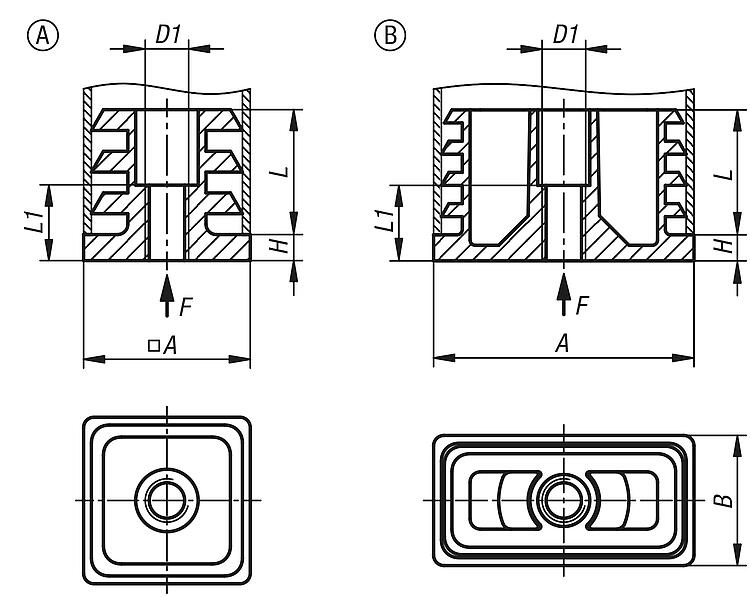

도면 (전체 요약)

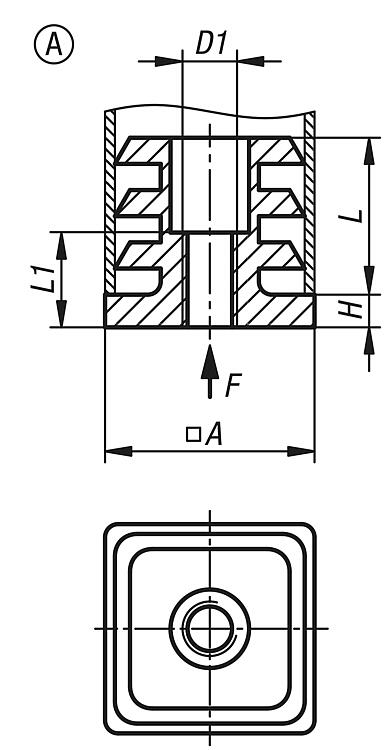

플라스틱 스크류 플러그 사각 튜브용, A형, 정사각형

자세한 정보

도면

캐드데이터 및 상세 정보

주문 번호	타입	형태 타입	A	D1	H	L	L1	부하 max. kN (정적 부하)	다음에 적합	가격
K2031.2020081520	A	사각	20	M8	5	16,5	14,5	2	-	요청 시
K2031.2222081520	A	사각	22	M8	5	16,5	14,5	2	-	요청 시
K2031.2525081520	A	사각	25	M8	5	16,5	14,5	2	-	요청 시
K2031.3030081520	A	사각	30	M8	5	16,5	14,5	2	-	요청 시
K2031.3030082530	A	사각	30	M8	5	16,5	14,5	2	-	요청 시
K2031.3232081520	A	사각	32	M8	5	24	14,5	2	-	요청 시
K2031.3434081520	A	사각	34	M8	5	24	14,5	2	-	요청 시
K2031.3535081520	A	사각	35	M8	5	24	14,5	2	-	요청 시
K2031.3838081520	A	사각	38	M8	5	24	14,5	2	-	요청 시
K2031.4040081520	A	사각	40	M8	5	24	14,5	2	-	요청 시
K2031.4040082530	A	사각	40	M8	5	24	14,5	2	-	요청 시
K2031.4545081520	A	사각	45	M8	5	24	14,5	2	-	요청 시
K2031.5050081520	A	사각	50	M8	5	24	14,5	2	-	요청 시
K2031.5050082530	A	사각	50	M8	5	24	14,5	2	-	요청 시
K2031.2020101520	A	사각	20	M10	5	16,5	14,5	2	-	요청 시
K2031.2222101520	A	사각	22	M10	5	16,5	14,5	2	-	요청 시
K2031.2525101520	A	사각	25	M10	5	16,5	14,5	2	-	요청 시
K2031.3030101520	A	사각	30	M10	5	16,5	14,5	2	-	요청 시
K2031.3030102530	A	사각	30	M10	5	16,5	14,5	2	-	요청 시
K2031.3232101520	A	사각	32	M10	5	24	14,5	2	-	요청 시
K2031.3434101520	A	사각	34	M10	5	24	14,5	2	-	요청 시
K2031.3535101520	A	사각	35	M10	5	24	14,5	2	-	요청 시
K2031.3838101520	A	사각	38	M10	5	24	14,5	2	-	요청 시
K2031.4040101520	A	사각	40	M10	5	24	14,5	2	-	요청 시
K2031.4040102530	A	사각	40	M10	5	24	14,5	2	-	요청 시
K2031.4545101520	A	사각	45	M10	5	24	14,5	2	-	요청 시
K2031.5050101520	A	사각	50	M10	5	24	14,5	2	-	요청 시
K2031.5050102530	A	사각	50	M10	5	24	14,5	2	-	요청 시
K2031.2525121520	A	사각	25	M12	5	16,5	14,5	2	-	요청 시
K2031.3030121520	A	사각	30	M12	5	16,5	14,5	2	-	요청 시
K2031.3030122530	A	사각	30	M12	5	16,5	14,5	2	-	요청 시
K2031.3232121520	A	사각	32	M12	5	24	14,5	2	-	요청 시
K2031.3434121520	A	사각	34	M12	5	24	14,5	2	-	요청 시
K2031.3535121520	A	사각	35	M12	5	24	14,5	2	-	요청 시
K2031.3838121520	A	사각	38	M12	5	24	14,5	2	-	요청 시
K2031.4040121520	A	사각	40	M12	5	24	14,5	2	-	요청 시
K2031.4040122530	A	사각	40	M12	5	24	14,5	2	-	요청 시
K2031.4545121520	A	사각	45	M12	5	24	14,5	2	-	요청 시
K2031.5050121520	A	사각	50	M12	5	24	14,5	2	-	요청 시
K2031.5050122530	A	사각	50	M12	5	24	14,5	2	-	요청 시

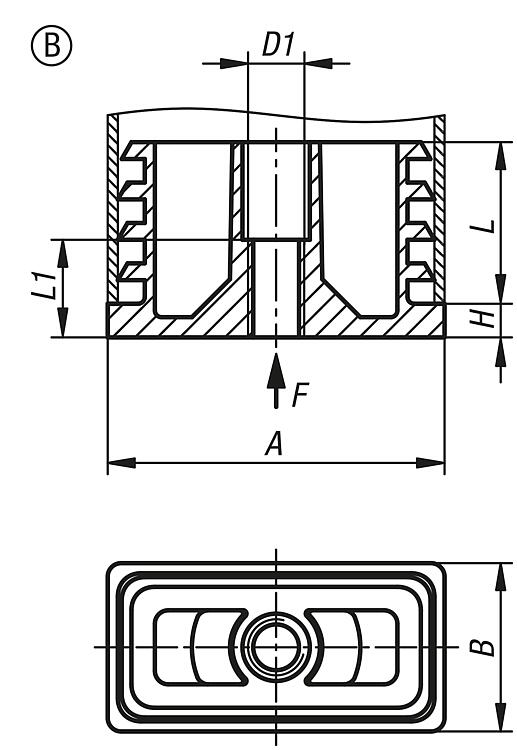

플라스틱 스크류 플러그 사각 튜브용, B형, 직사각형

자세한 정보

도면

캐드데이터 및 상세 정보

주문 번호	타입	형태 타입	A	B	D1	H	L	L1	부하 max. kN (정적 부하)	다음에 적합	가격
K2031.4020081520	B	직사각	40	20	M8	5	24	14,5	2	-	요청 시
K2031.4025081520	B	직사각	40	25	M8	5	24	14,5	2	-	요청 시
K2031.4030081520	B	직사각	40	30	M8	5	24	14,5	2	-	요청 시
K2031.5020081520	B	직사각	50	20	M8	5	24	14,5	2	-	요청 시
K2031.5025082530	B	직사각	50	25	M8	5	24	14,5	2	-	요청 시
K2031.5030081015	B	직사각	50	30	M8	5	24	14,5	2	-	요청 시
K2031.5030081520	B	직사각	50	30	M8	5	24	14,5	2	-	요청 시
K2031.6025081520	B	직사각	60	25	M8	5	24	14,5	2	-	요청 시
K2031.6030081520	B	직사각	60	30	M8	5	24	14,5	2	-	요청 시
K2031.6040081520	B	직사각	60	40	M8	5	24	14,5	2	-	요청 시
K2031.4020101520	B	직사각	40	20	M10	5	24	14,5	2	-	요청 시
K2031.4025101520	B	직사각	40	25	M10	5	24	14,5	2	-	요청 시
K2031.4030101520	B	직사각	40	30	M10	5	24	14,5	2	-	요청 시
K2031.5020101520	B	직사각	50	20	M10	5	24	14,5	2	-	요청 시
K2031.5025102530	B	직사각	50	25	M10	5	24	14,5	2	-	요청 시
K2031.5030101015	B	직사각	50	30	M10	5	24	14,5	2	-	요청 시
K2031.5030101520	B	직사각	50	30	M10	5	24	14,5	2	-	요청 시
K2031.6025101520	B	직사각	60	25	M10	5	24	14,5	2	-	요청 시
K2031.6030101520	B	직사각	60	30	M10	5	24	14,5	2	-	요청 시
K2031.6040101520	B	직사각	60	40	M10	5	24	14,5	2	-	요청 시
K2031.4030121520	B	직사각	40	30	M12	5	24	14,5	2	-	요청 시
K2031.5030121015	B	직사각	50	30	M12	5	24	14,5	2	-	요청 시
K2031.5030121520	B	직사각	50	30	M12	5	24	14,5	2	-	요청 시
K2031.6030121520	B	직사각	60	30	M12	5	24	14,5	2	-	요청 시
K2031.6040121520	B	직사각	60	40	M12	5	24	14,5	2	-	요청 시
