K0392

스러스트 패드 DIN 6311 확대형

뒤로

제품
- 작동 부품 | 스탠다드 부품
  - 스위벨 피트
    - 스러스트 패드 DIN 6311 확대형

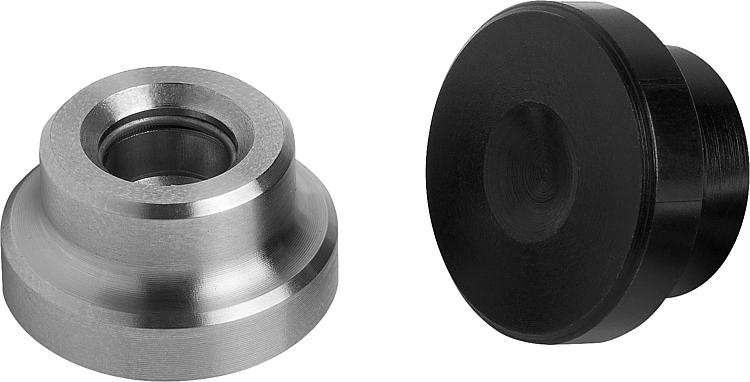

품목 설명/제품 이미지

설명재질:스틸: 인서트 경화 처리. 스냅 링 스틸 스프링.
스테인레스 스틸: 광택 스테인레스 스틸 스냅링표면 마무리:스틸 검정 산화.

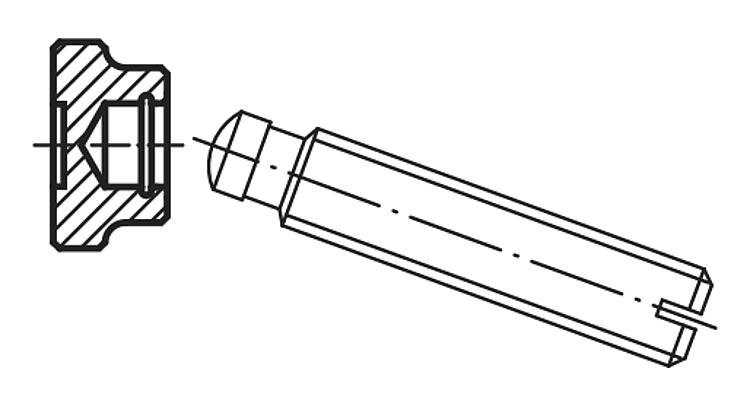

스테인레스 스틸 소재.정보:스러스트 포인트를 스냅 링 입구 방향으로
가급적 경사되게 설치.

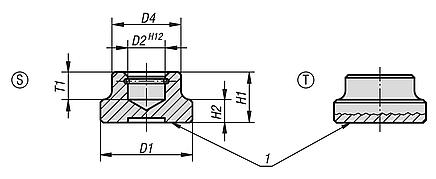

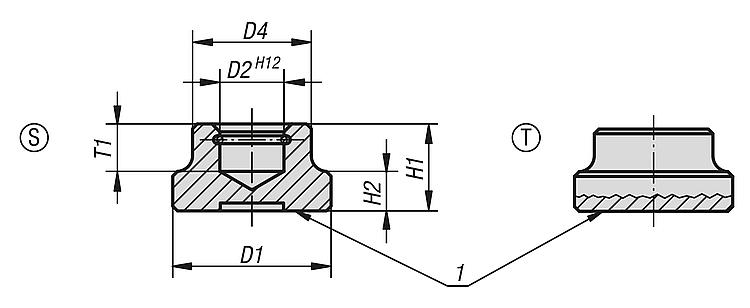

스냅 링은 조립된 상태로 공급함.도면 설명:

타입 S: 스냅링이 있는 스러스트 패드
타입 T: 낮은 구조 디자인, 스냅링이 있는 넒은 클램핑 면

1) 압축 표면

특징:

다운로드여기에 PDF로 정리된 정보가 있습니다:

CAD 정보를 찾으십니까? 이는 직접 제품 목록에서 확인할 수 있습니다:

데이터 시트 K0392 스러스트 패드 DIN 6311 확대형

199 kB

도면

캐드데이터 및 상세 정보

주문 번호	본체 재질	타입	D1	D2	D4	H1	H2	T1	스러스트 포인트 나사 스터드 DIN 6332용	가격
K0392.06	스틸	S	12	4,6	10	7	2,5	4	M6	요청 시
K0392.08	스틸	S	16	6,1	12	9	4	5	M8	요청 시
K0392.10	스틸	S	20	8,1	15	11	5	6	M10	요청 시
K0392.12	스틸	S	25	8,1	18	13	7	7	M12	요청 시
K0392.16	스틸	S	32	12,1	22	15	7	7,5	M16	요청 시
K0392.20	스틸	S	40	15,6	28	16	9	8	M20	요청 시
K0392.108	스틸	T	25	6,1	12	8	4	4,5	M8	요청 시
K0392.110	스틸	T	32	8,1	18	10	6	6	M10 / M12	요청 시
K0392.116	스틸	T	40	12,1	22	12	7	7	M16	요청 시
K0392.061	스테인레스 스틸	S	12	4,6	10	7	2,5	4	M6	요청 시
K0392.081	스테인레스 스틸	S	16	6,1	12	9	4	5	M8	요청 시
K0392.101	스테인레스 스틸	S	20	8,1	15	11	5	6	M10	요청 시
K0392.121	스테인레스 스틸	S	25	8,1	18	13	7	7	M12	요청 시
K0392.161	스테인레스 스틸	S	32	12,1	22	15	7	7,5	M16	요청 시
K0392.201	스테인레스 스틸	S	40	15,6	28	16	9	8	M20	요청 시
